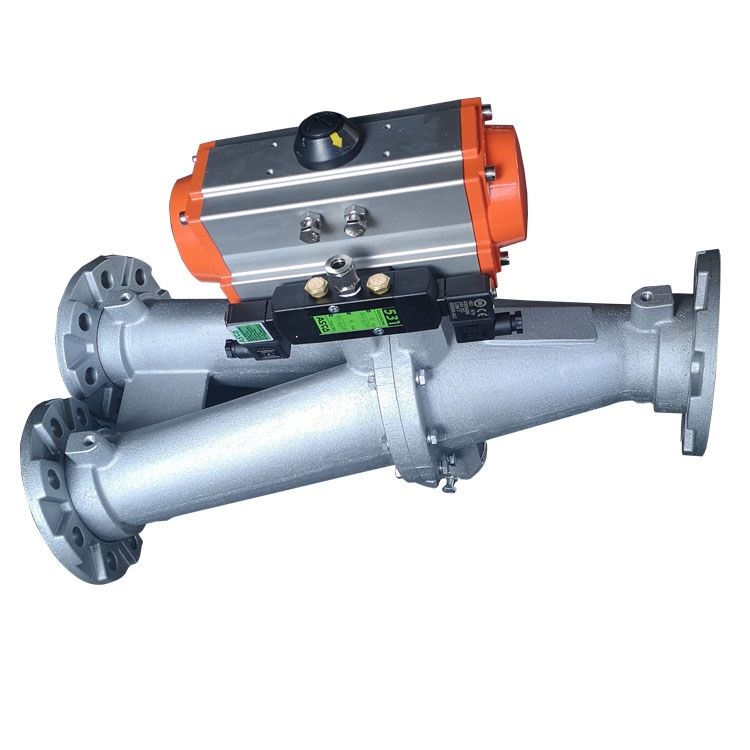

翻板式換向閥（又稱擋板式換向閥）是依靠閥板（擋板）的翻轉擺動來改變介質流向的閥門，核心結構為閥體內置可旋轉的翻板閥芯，通過翻板的開合角度控制通路的導通與關閉，適用于大口徑、低壓力、含顆粒 / 粉體介質的輸送系統，廣泛應用于建材、糧食、礦山等行業的氣力輸送或料倉管路。

一、核心結構與工作原理

1. 核心部件組成

由閥體、翻板閥芯、轉軸、密封件、驅動裝置、限位機構 構成，針對粉體工況做了專項耐磨防卡設計：

翻板閥芯：主體為耐磨金屬板（碳鋼 + 聚氨酯涂層 / 不銹鋼 + 陶瓷涂層），板面做圓角處理，避免粉體搭橋；
轉軸：采用雙端軸承支撐，內置防塵密封圈，防止粉體進入導致卡阻；
限位機構：精準控制翻板翻轉角度（通常 0°/90° 兩檔定位，部分型號支持 0°-90° 無級調節）；
驅動裝置：提供翻板翻轉的動力，分為手動、氣動、電動三種類型。

2. 工作原理

驅動裝置帶動轉軸旋轉，進而控制翻板閥芯在閥體內翻轉；
當翻板處于0° 水平狀態時，封堵其中一個出料通道，介質從另一通道流出；
當翻板翻轉至90° 垂直狀態時，封堵原流通通道，介質切換至另一通道流出；
部分可調型翻板可在 0°-90° 之間停留，通過調節翻板角度，實現兩路介質的流量比例分配（分流模式）。
